Fuentes de alimentación conmutadas

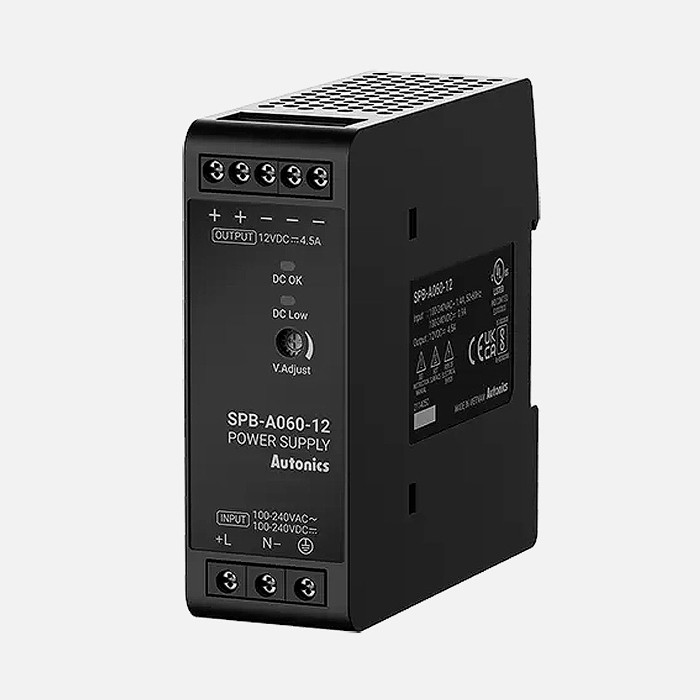

SPB-060
Prevención corriente entrada, prevención sobrecorriente salida
Salida 60 W
| Modelo | SPB-060-12 | SPB-060-24 | SPB-060-48 | ||
|---|---|---|---|---|---|
| Alimentación de salida | 60W | 60W | 62.4W | ||
| Entrada | Voltaje | 100-240VCA (Voltaje permitido: 85-264VCA/120-370VCC) | |||
| Frecuencia | 50/60Hz | 50/60Hz | 50/60Hz | ||
| Eficiencia | 100VCA | 81% | 84% | 85% | |
| 240VCA | 83% | 86% | 87% | ||
| Factor de alimentación | - | - | - | ||
| Consumo de corriente | 100VCA | 1.24A | 1.24A | 1.19A | |
| 240VCA | 0.66A | 0.65A | 0.64A | ||
| Circuito de corrección de alimentación | - | - | - | ||
| Salida | Voltaje | 12VCC | 24VCC | 48VCC | |
| Corriente | 5A | 2.5A | 1.3A | ||
| Rango de ajuste de voltaje | Máx. ±5% | Máx. ±5% | Máx. ±5% | ||
| Variación de entrada | Máx. ±0.5% | Máx. ±0.5% | Máx. ±0.5% | ||
| Variación de carga | Máx. ±1% | Máx. ±1% | Máx. ±1% | ||
| Ondulación y ruido de ondulación | Máx. ±1% | Máx. ±1% | Máx. ±1% | ||
| Tiempo de inicio | 100VCA | 520ms | 550ms | 1200ms | |
| 240VCA | 530ms | 550ms | 400ms | ||
| Tiempo mantenido | 100VCA | 15ms | 14ms | 15ms | |
| 240VCA | 100ms | 110ms | 108ms | ||
| Protección | Protección de corriente de entrada | 100VCA | 13A | 14A | 10A |
| 240VCA | 19A | 17A | 37A | ||
| Protección contra sobre corriente | 105 a 160% | 105 a 160% | 105 a 160% | ||
| Protección contra sobre voltaje | - | - | - | ||
| Indica voltaje-bajo de salida | 9.6V±10% | 20.0V±10% | 43.0V±10% | ||
| Indicador | Indicador de salida: LED verde, indicador de voltaje-bajo de salida: LED rojo | ||||
| Resistencia de aislamiento | Sobre100MΩ (a 500VCC meggers entre todas las terminales de entrada y las terminales de salida) | ||||
| Rigidez dieléctrica | 3,000VCA 50/60Hz por 1 min (entre todas las terminales de entrada y las terminales de salida) | ||||
| 1,500VCA 50/60Hz por 1 min (entre todas las terminales de entrada y F.G.) | |||||
| Vibración | Amplitud de 0.75mm a frecuencia de 10 a 55Hz (por 1 min) en cada una de las direcciones X, Y, Z por 2 horas | ||||
| Choque | 300m/s² (aprox. 30G) en cada una de las direcciones X, Y, Z por 3 veces | ||||
| EMS | De acuerdo a EN61000-6-2 | ||||
| EMI | De acuerdo a EN61000-6-4 | ||||
| Estándar de seguridad | EN60950, EN50178 | ||||
| Ambiente | Temp. ambiente | -10 a 50 °, almacenamiento: -25 a 65° | |||
| Humedad ambiente | 25 a 85%RH, almacenamiento: 25 a 90%RH | ||||
| Cable de entrada | AWG21 a 19 | AWG21 a 19 | AWG21 a 19 | ||
| Protección | IP20 (Estándar IEC) | ||||
| Certificación | CE | CE | CE | ||
| Peso | aprox. 274g | aprox. 274g | aprox. 274g | ||
